系統構成

本系統主要由萃取系統、電解系統、儲存循環系統、自動控制系統等構成。

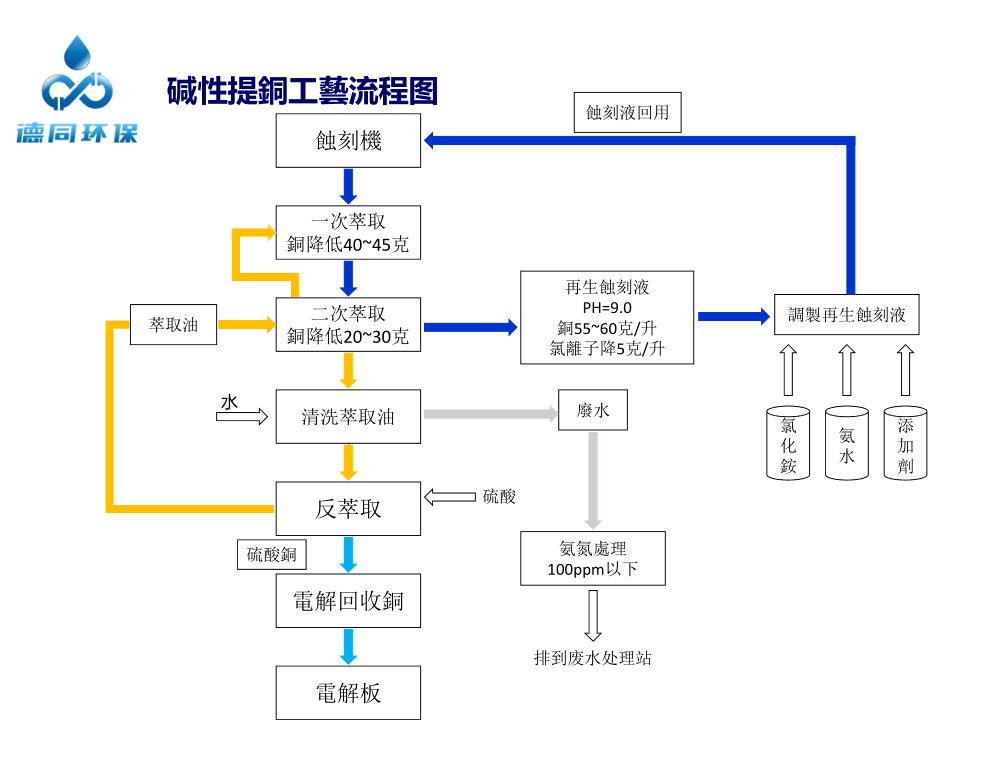

工藝流程

主要基于溶劑萃取、直流電積等方法，先用萃取劑從堿性蝕刻廢液中萃取一定量的銅，萃取液加入少量氯化銨、液氨（氨水）調節再生液的組成，再加入添加劑調節成堿性蝕刻再生液。載銅有機相用硫酸進行反萃，得到純凈的硫酸銅溶液，採用直流電積技術，即可回收金屬銅。

主要特點

1、採用無損分離工藝回收銅，不破壞蝕刻液原有的組成成份，使蝕刻液得以大部分回用，減排90%以上。

2、採用先進的氨氮處理技術，將本系統產生的廢水進行氨氮處理。

3、工藝流程實現過程物料閉路迴圈，使蝕刻液得以回用的同進，不產生新的污染源。

4、採用多級錯層補償萃取工藝，設備占地面積小、效率高。

5、選用適于氨性蝕刻液高效萃取劑，萃取過程平衡速度快、分離效果好、處理量大、成本低、操作易連續自動化且安全方便 。

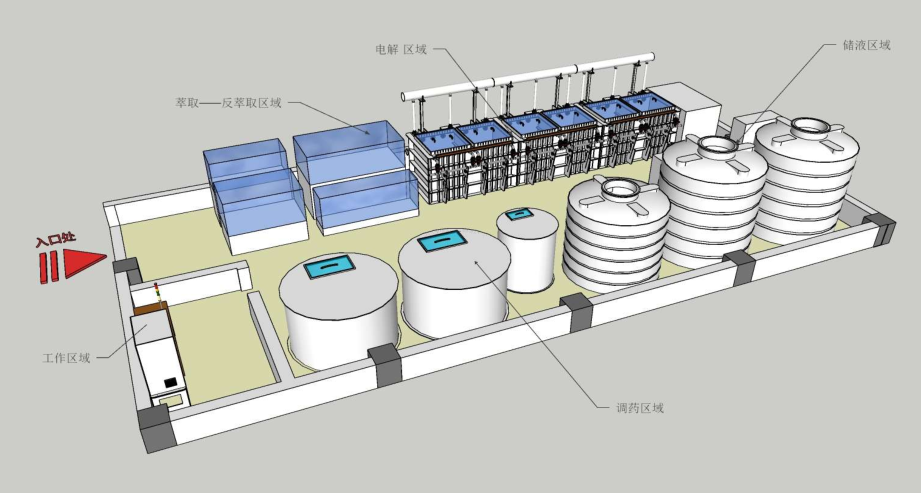

立體布局圖

現場圖片
